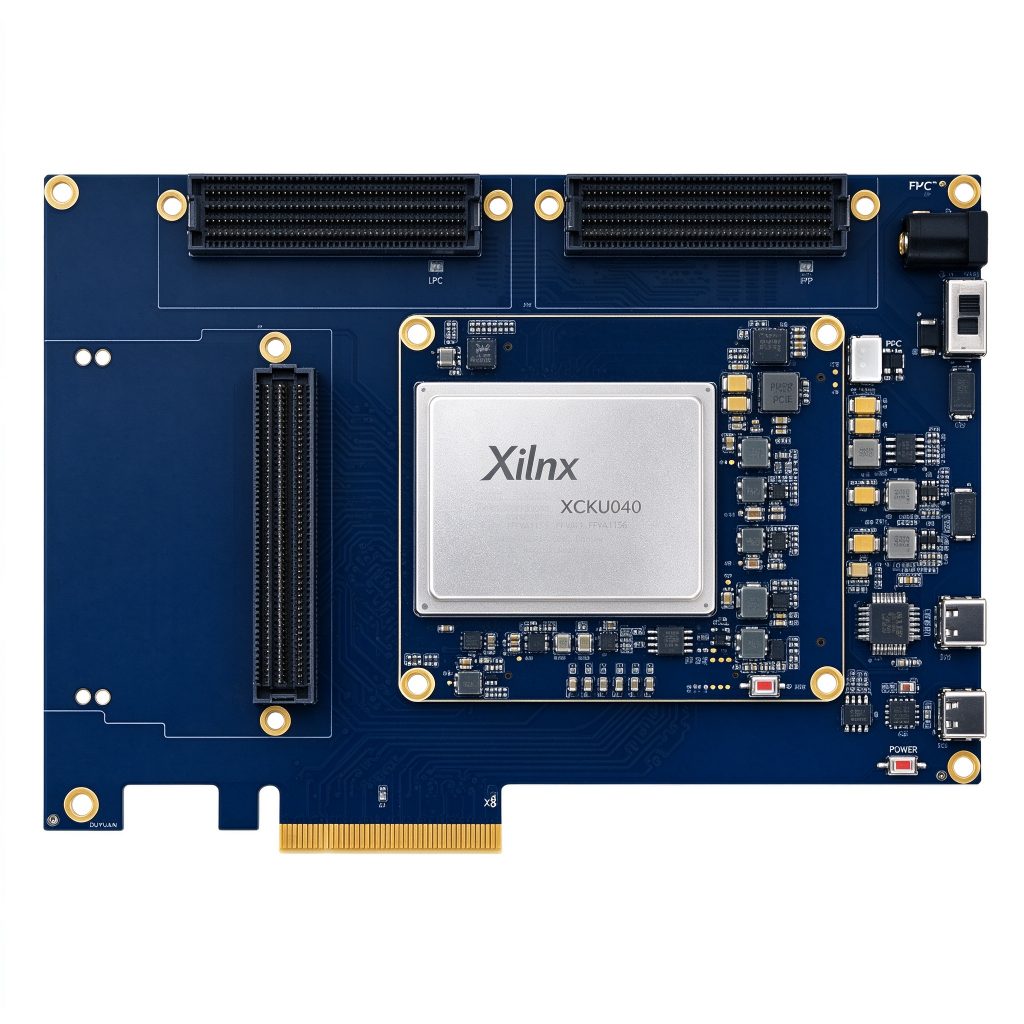

A DUKU040 é construíd em torno do FPGA industrial Xilinx Kintex UltraScale XCKU040-2FFVA1156I, integrando 530K células lógicas, 242.400 LUTs, 484.800 flip-flops, 1.920 blocos DSP e 21,1 Mb de Block RAM, com 20 pares de transceptores GTH (até 16,3 Gbps por via). O núcleo de 83,8×64,8 mm leva todas as E/S para fora por conectores board-to-board de 168 pinos, integrando 8 GB DDR4 (64 bits), 512 Mb QSPI e 16 GB eMMC. A placa portadora de 195×105 mm expõe 1× FMC HPC (8 pares GTH, 144 E/S) + 2× FMC LPC (1 par GTH, 72 E/S cada), PCIe 3.0 x8, 2× gaiolas SFP+, duas Gigabit Ethernet e saída HDMI 1.4, com relógios diferenciais de 200 MHz + 125 MHz. Totalmente compatível com o conjunto de design Vivado, oferece designs de referência ricos para LED, UART, DDR4, PCIe e Ethernet, estando pronta para aquisição de dados de alta velocidade, rádio definido por software, processamento de sinais de radar, visão de máquina e prototipagem de comunicação de alta velocidade.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A DUKU040 é construíd em torno do FPGA industrial Xilinx Kintex UltraScale XCKU040-2FFVA1156I, integrando 530K células lógicas, 242.400 LUTs, 484.800 flip-flops, 1.920 blocos DSP e 21,1 Mb de Block RAM, com 20 pares de transceptores GTH (até 16,3 Gbps por via). O núcleo de 83,8×64,8 mm leva todas as E/S para fora por conectores board-to-board de 168 pinos, integrando 8 GB DDR4 (64 bits), 512 Mb QSPI e 16 GB eMMC. A placa portadora de 195×105 mm expõe 1× FMC HPC (8 pares GTH, 144 E/S) + 2× FMC LPC (1 par GTH, 72 E/S cada), PCIe 3.0 x8, 2× gaiolas SFP+, duas Gigabit Ethernet e saída HDMI 1.4, com relógios diferenciais de 200 MHz + 125 MHz. Totalmente compatível com o conjunto de design Vivado, oferece designs de referência ricos para LED, UART, DDR4, PCIe e Ethernet, estando pronta para aquisição de dados de alta velocidade, rádio definido por software, processamento de sinais de radar, visão de máquina e prototipagem de comunicação de alta velocidade.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUKU040 V1.0 |
| Chip FPGA | Xilinx Kintex UltraScale XCKU040-2FFVA1156I |
| Speed Grade / Temperatura | Speed grade -2 · Industrial -40°C ~ 85°C |
| Células Lógicas / LUTs | 530K Logic Cells · 242,400 LUTs |
| FF / DSP / BRAM | 484,800 Flip-Flops · 1920 DSP Slices · 21,1 Mb Block RAM |
| Transceptores GTH | 20 pares TX/RX, até 16,3 Gbps por via |
| PCI Express | 1× bloco rígido PCIe Gen3 x8 (8,0 GT/s) |
| E/S do Usuário | 296 single-ended / 148 pares diferenciais (HR 1,8/2,5/3,3V, HP 1,2/1,8V selecionáveis) |
| Memória a Bordo | 8 GB DDR4 (64 bits, até 2400 Mbps) |
| Armazenamento a Bordo | 16 GB eMMC · 512 Mb QSPI Flash (2×256 Mb) |
| Modos de Inicialização | JTAG · QSPI · eMMC (selecionável por chave DIP) |
| Relógios a Bordo | 1× oscilador diferencial de 200 MHz (FPGA) + 1× oscilador diferencial de 125 MHz (relógio de referência GTH) |
| Interfaces FMC | 1 × FMC HPC (8 GTH, 144 E/S) + 2 × FMC LPC (1 GTH, 72 E/S cada) |
| Interfaces Ópticas | 2 × gaiolas SFP+ |
| Diversas Interfaces | 2 × Gigabit Ethernet · saída HDMI 1.4 · UART · USB-JTAG · 4 LEDs do usuário · 4 botões |
| Dimensões do Núcleo | 83,8 × 64,8 mm · conector board-to-board de 168 pinos |
| Dimensões da Portadora | 195 × 105 mm · acabamento ENIG |
| Alimentação | Entrada DC +12V / 3A |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Radar de arranjo de fases e radar de imagem impõem requisitos rigorosos às plataformas de processamento de sinais: aquisição paralela multicanal, fluxo de dados de alta vazão e baixa latência determinística. Com sua arquitetura paralela reconfigurável, a FPGA serve como o núcleo do processamento de sinais de radar, oferecendo computação paralela multicanal, de alta vazão e baixa latência determinística em formação de feixe, compressão de pulso e detecção de alvos, além de suportar reconfiguração de algoritmos e evolução da plataforma.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
