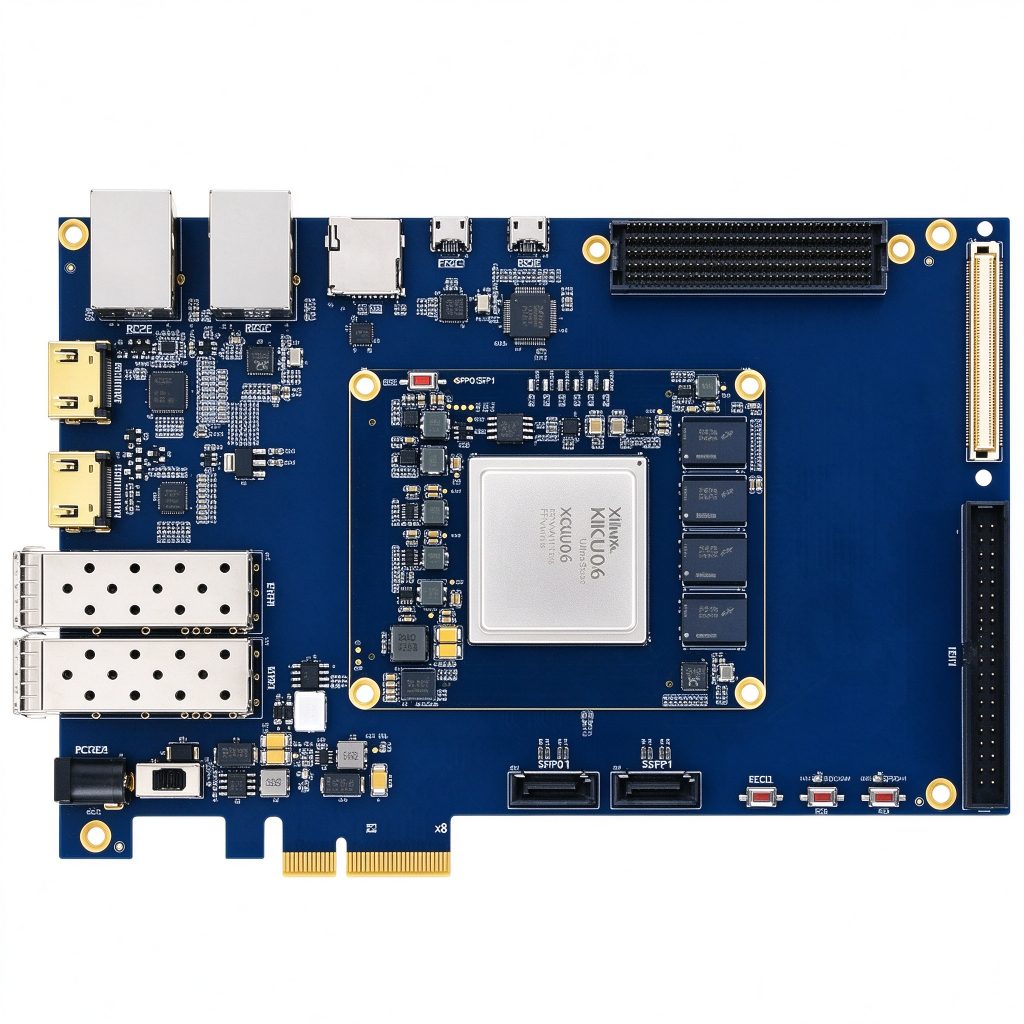

A DUKU060 é construíd em torno do FPGA industrial Xilinx Kintex UltraScale XCKU060-2FFVA1156I, integrando 726K células lógicas, 331.680 LUTs, 663.360 flip-flops, 2.760 blocos DSP e 38 Mb de Block RAM, com 20 pares de transceptores GTH (até 16,3 Gbps por via). O núcleo de 83,8×64,8 mm leva todas as E/S para fora por conectores board-to-board de 160 pinos, integrando 8 GB DDR4 (64 bits), 512 Mb QSPI e 16 GB eMMC. A placa portadora expõe 1× FMC HPC (8 pares GTH, 168 E/S) + 1× FMC LPC (1 par GTH, 72 E/S), PCIe 3.0 x8, 2× gaiolas SFP+, duas Gigabit Ethernet, entrada/saída HDMI 4K/60, cartão SD e dois SATA, com relógios diferenciais de 200 MHz + 125 MHz. Totalmente compatível com o conjunto de design Vivado, está pronta para processamento de vídeo 4K, visão de máquina, aquisição de dados de alta velocidade, rádio definido por software e prototipagem de comunicação de alta velocidade.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A DUKU060 é construíd em torno do FPGA industrial Xilinx Kintex UltraScale XCKU060-2FFVA1156I, integrando 726K células lógicas, 331.680 LUTs, 663.360 flip-flops, 2.760 blocos DSP e 38 Mb de Block RAM, com 20 pares de transceptores GTH (até 16,3 Gbps por via). O núcleo de 83,8×64,8 mm leva todas as E/S para fora por conectores board-to-board de 160 pinos, integrando 8 GB DDR4 (64 bits), 512 Mb QSPI e 16 GB eMMC. A placa portadora expõe 1× FMC HPC (8 pares GTH, 168 E/S) + 1× FMC LPC (1 par GTH, 72 E/S), PCIe 3.0 x8, 2× gaiolas SFP+, duas Gigabit Ethernet, entrada/saída HDMI 4K/60, cartão SD e dois SATA, com relógios diferenciais de 200 MHz + 125 MHz. Totalmente compatível com o conjunto de design Vivado, está pronta para processamento de vídeo 4K, visão de máquina, aquisição de dados de alta velocidade, rádio definido por software e prototipagem de comunicação de alta velocidade.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUKU060 V1.0 |
| Chip FPGA | Xilinx Kintex UltraScale XCKU060-2FFVA1156I |
| Speed Grade / Temperatura | Speed grade -2 · Industrial -40°C ~ 85°C |
| Células Lógicas / LUTs | 726K Logic Cells · 331,680 LUTs |
| FF / DSP / BRAM | 663,360 Flip-Flops · 2760 DSP Slices · 38 Mb Block RAM |
| Transceptores GTH | 20 pares TX/RX, até 16,3 Gbps por via |
| PCI Express | 1× bloco rígido PCIe Gen3 x8 (8,0 GT/s) |
| E/S do Usuário | 296 single-ended / 148 pares diferenciais (HR 1,8/2,5/3,3V, HP 1,2/1,8V selecionáveis) |
| Memória a Bordo | 8 GB DDR4 (64 bits, até 2400 Mbps) |
| Armazenamento a Bordo | 16 GB eMMC · 512 Mb QSPI Flash (2×256 Mb) · cartão SD |
| Modos de Inicialização | JTAG · QSPI · eMMC · cartão SD (selecionável por chave DIP) |
| Relógios a Bordo | 1× oscilador diferencial de 200 MHz (FPGA) + 1× oscilador diferencial de 125 MHz (relógio de referência GTH) |
| Interfaces FMC | 1 × FMC HPC (8 GTH, 168 E/S) + 1 × FMC LPC (1 GTH, 72 E/S) |
| Interfaces Ópticas | 2 × gaiolas SFP+ |
| Interfaces de Vídeo | 1 × HDMI in + 1 × HDMI out (4K/60fps) |
| Diversas Interfaces | 2 × Gigabit Ethernet · 2 × SATA · UART · USB-JTAG · 4 LEDs do usuário · 4 botões · expansão 120P · expansão 40P |
| Dimensões do Núcleo | 83,8 × 64,8 mm · conector board-to-board de 168 pinos |
| Alimentação | Entrada DC +12V / 3A |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
