Placa de Desenvolvimento FPGA PCIe AMD Xilinx XCZU19EG Zynq UltraScale+ MPSoC
Zynq UltraScale+ MPSoC heterogeneous platform · quad-core A53 · 10GB ECC DDR4 · 4×25G optical ports

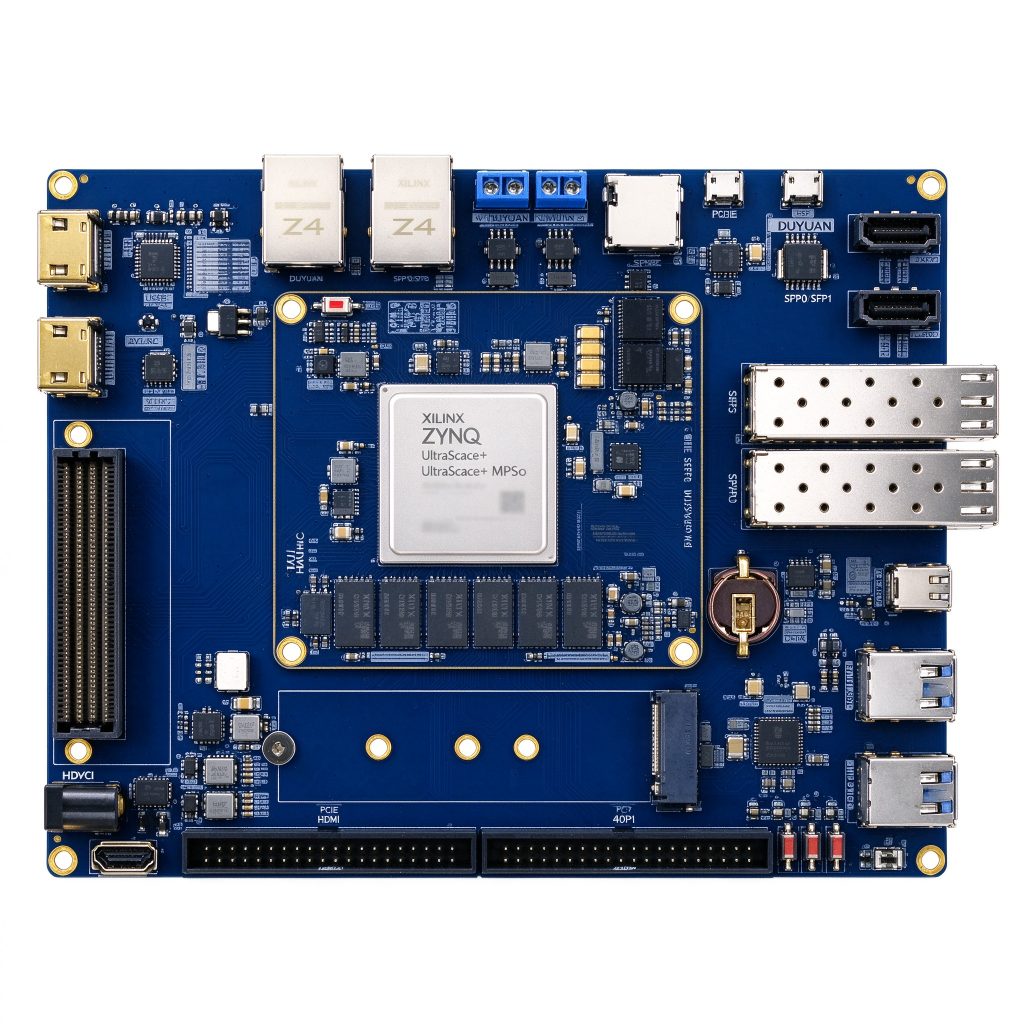

A placa de desenvolvimento DUUZ15EG é baseada no chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I, integrando um processador de aplicações quad-core ARM Cortex-A53 + um processador de tempo real dual-core Cortex-R5F + GPU Mali-400MP2. O lado PL conta com 747K células lógicas, 1.728 blocos DSP e 26,2 Mb de Block RAM. A bordo há 4 GB DDR4 no lado PS + 4 GB DDR4 no lado PL, armazenamento de massa de 32 GB eMMC e 24 pares de transceptores de alta velocidade GTH.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A placa de desenvolvimento DUUZ15EG é baseada no chip industrial Xilinx Zynq UltraScale+ MPSoC XCZU15EG-2FFVB1156I, integrando um processador de aplicações quad-core ARM Cortex-A53 + um processador de tempo real dual-core Cortex-R5F + GPU Mali-400MP2. O lado PL conta com 747K células lógicas, 1.728 blocos DSP e 26,2 Mb de Block RAM. A bordo há 4 GB DDR4 no lado PS + 4 GB DDR4 no lado PL, armazenamento de massa de 32 GB eMMC e 24 pares de transceptores de alta velocidade GTH.
A placa portadora expõe 2 portas ópticas SFP+ (10G), duas portas de expansão FMC (HPC + LPC), entrada/saída de vídeo HDMI 4K, duas Gigabit Ethernet, 4× USB 3.0, 2× SATA, saída Mini DP e duas interfaces de câmera MIPI CSI. O suporte a PYNQ permite um desenvolvimento rápido. É uma plataforma ideal para prototipagem de comunicação, processamento de vídeo e inferência de IA.
Aplicações típicas: prototipagem e teste de comunicação 5G, rádio definido por software (SDR), processamento e codecs de vídeo e imagem, visão de máquina e inferência de IA, automação e controle industrial e prototipagem para pesquisa/educação.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUUZ15EG V1.0 |
| Chip MPSoC | Xilinx XCZU15EG-2FFVB1156I (Industrial) |
| Processador PS | Quad ARM Cortex-A53 @ 1.333GHz + Dual Cortex-R5F @ 533MHz |
| GPU | Mali-400MP2 @ 667MHz |
| Células Lógicas PL | 747,000 Logic Cells |
| LUTs PL | 341,000 LUTs |
| Blocos DSP PL | 1.728 |
| Block RAM PL | 26,2 Mb |
| Transceptores GTH | 24 pares TX/RX · até 16,3 Gbps |
| Transceptores GTR | 4 pares TX/RX (lado PS) |
| Memória DDR4 | PS 4GB + PL 4GB |
| Armazenamento eMMC | 32GB |
| Flash QSPI | 256Mb + 256Mb dual-boot |
| Modos de Inicialização | JTAG · QSPI · SD · eMMC |
| Interfaces Ópticas | 2 × SFP+ (10G) |
| Expansão FMC | 1 × FMC HPC (8 GTH, 72 E/S) + 1 × FMC LPC |
| Ethernet | PS 1× GigE + PL 1× GigE |
| Vídeo | 1 × HDMI in + 1 × saída HDMI 2.0 + 1 × Mini DP |
| USB | 4 × USB 3.0 host |
| Expansão de Armazenamento | 2 × SATA · 1 × cartão SD · 1 × SSD M.2 NVMe |
| MIPI | 2× entrada de câmera MIPI CSI-2 |
| Diversos | UART · RS485 · CAN · 4× LED do usuário · 4× botões · RTC · EEPROM · 2 × expansão 40P |
| Dimensões do SoM | 85 × 75 mm (168P board-to-board ×2) |
| Dimensões da Portadora | 180 × 140 mm · ENIG |
| Alimentação | Entrada DC +12V / 3A |
A implantação de modelos de IA exige uma combinação equilibrada de poder computacional, largura de banda e eficiência energética. Com paralelismo de hardware, caminhos de dados reconfiguráveis e interfaces de alta velocidade, FPGA e MPSoC oferecem computação heterogênea de baixa latência e alta eficiência energética para inferência CNN/YOLO, aceleração Vitis-AI e terminais de inteligência de borda, permitindo rápida portabilidade de algoritmos e implantação de produtos.
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
