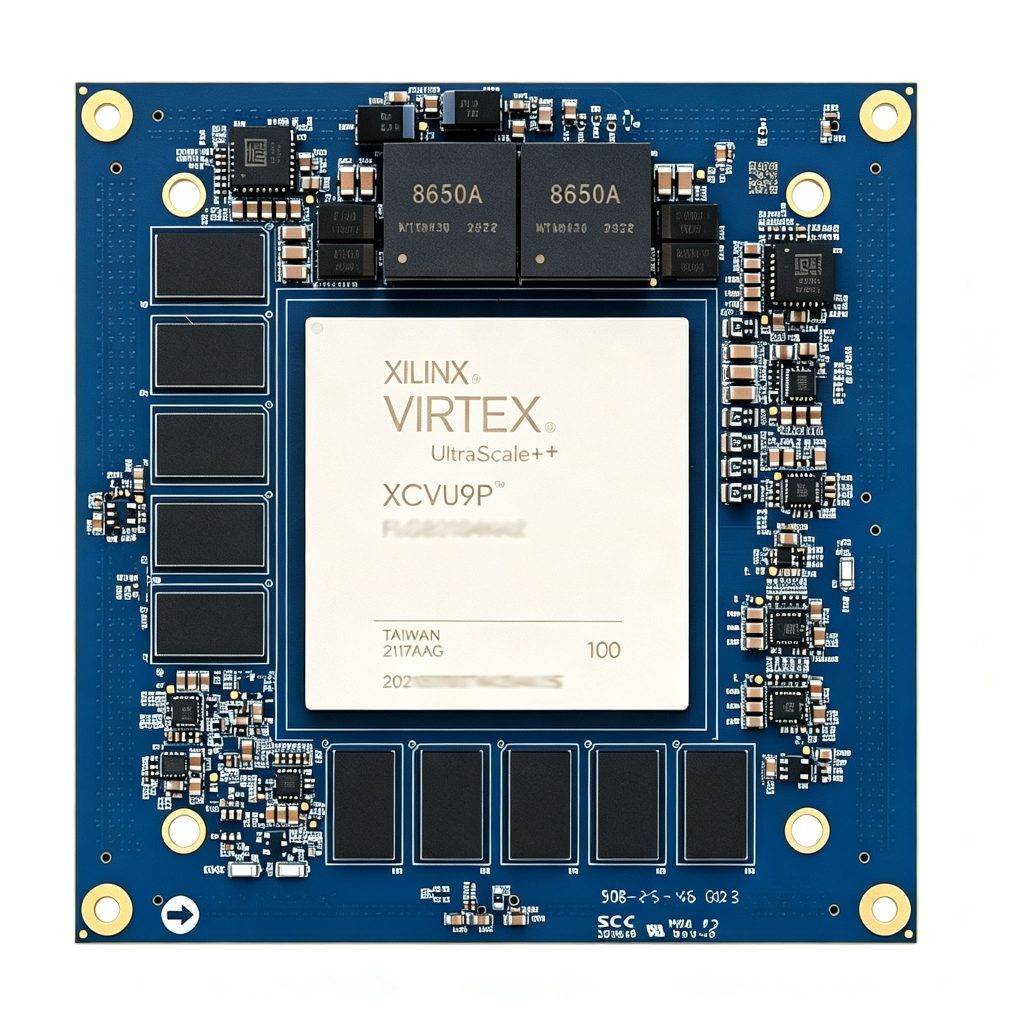

A plataforma de desenvolvimento ultra gama versão computação VU9C (XCVU9P) é baseada no FPGA industrial AMD Xilinx Virtex UltraScale XCVU9P-2FLGB2104I, operando de forma estável entre -40°C e 85°C. Adota uma arquitetura separada SoM + placa portadora (SoM 106×106 mm / portadora 210×255 mm), com recursos de lógica massivos, inúmeras unidades DSP, grande armazenamento no chip e múltiplas interfaces ópticas/PCIe de alta velocidade — projetada para aplicações de alta computação e alta largura de banda, como rede de alta velocidade, prototipagem de ASIC, computação de alto desempenho e processamento de sinais em tempo real.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A plataforma de desenvolvimento ultra gama versão computação VU9C (XCVU9P) é baseada no FPGA industrial AMD Xilinx Virtex UltraScale XCVU9P-2FLGB2104I, operando de forma estável entre -40°C e 85°C. Adota uma arquitetura separada SoM + placa portadora (SoM 106×106 mm / portadora 210×255 mm), com recursos de lógica massivos, inúmeras unidades DSP, grande armazenamento no chip e múltiplas interfaces ópticas/PCIe de alta velocidade — projetada para aplicações de alta computação e alta largura de banda, como rede de alta velocidade, prototipagem de ASIC, computação de alto desempenho e processamento de sinais em tempo real.
| Parâmetro | Especificação |
|---|---|
| Modelo da Placa | VU9C |
| Modelo do Chip FPGA | XCVU9P-2FLGB2104I |
| Grau do Chip | Industrial; faixa de temperatura -40°C ~ 85°C |
| Células Lógicas | 2.586K |
| LUTs | 1.182K |
| Flip-Flops | 2.364K |
| DSP | 6.840 |
| Block RAM | 75,9 Mb |
| UltraRAM | 270 Mb |
| Flash QSPI | 2 Gbit (256 MB) |
| Memória a Bordo | 32 GB DDR4 ECC, taxa de dados de 2666M, largura 4×72 bits (com ECC) |
| PCIe Gen3 | 1 × gold fingers PCIe x16 |
| FMC+ | 34 pares de E/S LA, 24 pares de E/S HA, 16 pares de transceptor GTY |
| FMC HPC | 34 pares de E/S LA, 24 pares de E/S HA, 8 pares de transceptor GTY |
| QSFP-DD | 2 × 200G |
| QSFP28 | 4 × 100G |
| M.2 NVMe | 1 × M-Key, PCIe Gen3 ×4 |
| SMA | 4 pares GTY + 1 par de relógio diferencial + 1 par de trigger |
| Distribuição de Relógio | Tree de relógios Si5341 + TCXO; suporta referência externa 10 MHz / 1PPS |
| Alimentação | 12V / 20A; telemetria de energia PMBus |
| Gigabit Ethernet | 1 × (gerenciamento/depuração) |
| Conectores Board-to-Board | 8 × 240 pinos Samtec |
| Dimensões | SoM 106×106 mm; portadora 210×255 mm |
A implantação de modelos de IA exige uma combinação equilibrada de poder computacional, largura de banda e eficiência energética. Com paralelismo de hardware, caminhos de dados reconfiguráveis e interfaces de alta velocidade, FPGA e MPSoC oferecem computação heterogênea de baixa latência e alta eficiência energética para inferência CNN/YOLO, aceleração Vitis-AI e terminais de inteligência de borda, permitindo rápida portabilidade de algoritmos e implantação de produtos.
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
