Placa de Desenvolvimento FPGA Heterogênea Fudan Micro FMQL45T900
€1,133Impostos não inclusos Ver detalhes →

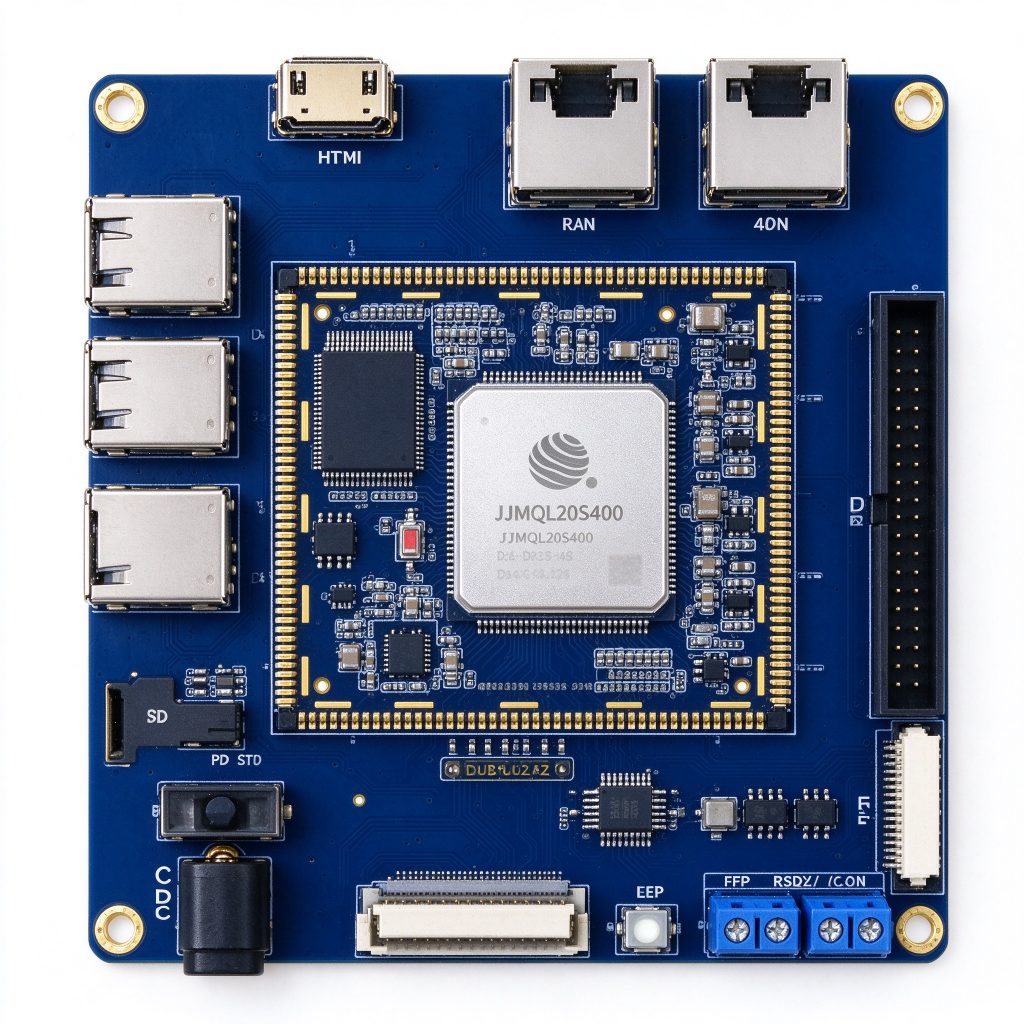

A DUF7020S traz um SoM com furo estampado (castelado) de 61×61 mm, sem componentes no verso, de forma que pode ser soldado diretamente na placa portadora personalizada do cliente — a escolha ideal para design-in de produto. O SoM integra o SoC heterogâneo Fudan Micro JFMQL20S400 (quad-core Cortex-A7 + 53,2K LUTs + 220 DSPs), 2 GB DDR3, 8 GB eMMC e 512 Mb QSPI, com todas as E/S roteadas pelos pads do furo estampado.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A DUF7020S traz um SoM com furo estampado (castelado) de 61×61 mm, sem componentes no verso, de forma que pode ser soldado diretamente na placa portadora personalizada do cliente — a escolha ideal para design-in de produto. O SoM integra o SoC heterogâneo Fudan Micro JFMQL20S400 (quad-core Cortex-A7 + 53,2K LUTs + 220 DSPs), 2 GB DDR3, 8 GB eMMC e 512 Mb QSPI, com todas as E/S roteadas pelos pads do furo estampado.
A placa portadora inclusa leva para fora duas Gigabit Ethernet (lado PS + lado PL), saída HDMI 1.4, cartão SD, USB 2.0 Host/Device, RS485/CAN, dois headers de expansão de 40 pinos e um conector FPC, além de um relógio em tempo real (RTC) e watchdog de hardware. Suporta desenvolvimento bare-metal, RTOS e Linux, ajudando os clientes a avançar rapidamente da prototipagem para a produção em volume — uma plataforma de computação heterogênea orientada à produção, para aplicações industriais de alta confiabilidade e aplicações de missão crítica.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUF7020S V1.0 |
| SoC Principal | Fudan Micro JFMQL20S400 (família PSOC7000) |
| Sistema de Processamento (PS) | ARM Cortex-A7 quad-core @ 800 MHz |
| Lógica Programável (PL) | 85K células lógicas · 53.200 LUTs · 106.400 flip-flops · 220 blocos DSP · 4,9 Mb block RAM |
| Faixa de Temperatura | Industrial -40℃ a 85℃ |
| E/S do SoM | 118 E/S PL single-ended (70 fixas em 3,3V, 48 ajustáveis em 1,8/2,5/3,3V) |
| Memória a Bordo | 2 GB DDR3 (compartilhada PS/PL) |
| Armazenamento a Bordo | 8 GB eMMC · 512 Mb QSPI Flash · armazenamento de configuração EEPROM |
| Opções de Inicialização | JTAG · QSPI · eMMC · cartão SD (selecionável por chave DIP) |
| Relógios a Bordo | 1× oscilador single-ended de 33,333 MHz (PS) + 1× oscilador single-ended de 50 MHz (PL) + RTC |
| Encapsulamento do SoM | 61 × 61 mm com furo estampado · sem componentes no verso · solda direta na portadora do cliente |
| Rede | 2 portas Gigabit Ethernet (1× lado PS + 1× lado PL) |
| Vídeo | 1 × saída HDMI 1.4 |
| Expansão | 2 × headers de 40 pinos 2,54 mm (56 E/S single-ended no total) · 1 × conector FPC de 40 pinos (24 SE / 12 pares diferenciais) |
| Outras E/S | Cartão SD · USB 2.0 Host ×1 · USB 2.0 Device ×1 · UART ×1 · RS485 ×1 · CAN ×1 · LEDs do usuário ×5 · botões ×4 · watchdog de hardware |
| Dimensões da Portadora | 128 × 96 mm · acabamento ENIG |
| Alimentação | Entrada DC +5V / 1A |
| Parâmetro | Fudan Micro JFMQL20S400-1CLG484I | Xilinx XC7Z020-1CLG484I (Industrial) |
|---|---|---|
| Nó de Processo | 28nm HKMG nacional | 28nm TSMC HPL |
| Processador PS | Dual Cortex-A9 @ 667MHz | Dual Cortex-A9 @ 766MHz |
| Células Lógicas PL | 85.000 | 85.000 |
| Blocos DSP PL | 220 | 220 |
| Block RAM PL | 4,9 Mb | 4,9 Mb |
| Encapsulamento | FCBGA484 | FCBGA484 |
| Faixa de Temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadeia de Ferramentas | Compatível com Vivado | Nativo Vivado |
| Fornecimento | Nacional, sem controle de exportação | Importado, sob controle EAR dos EUA |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
