SoM SoC Zynq FPGA China – PBC7Z021G
SoPC chinês Substituição Nacional Industrial -55~125°C

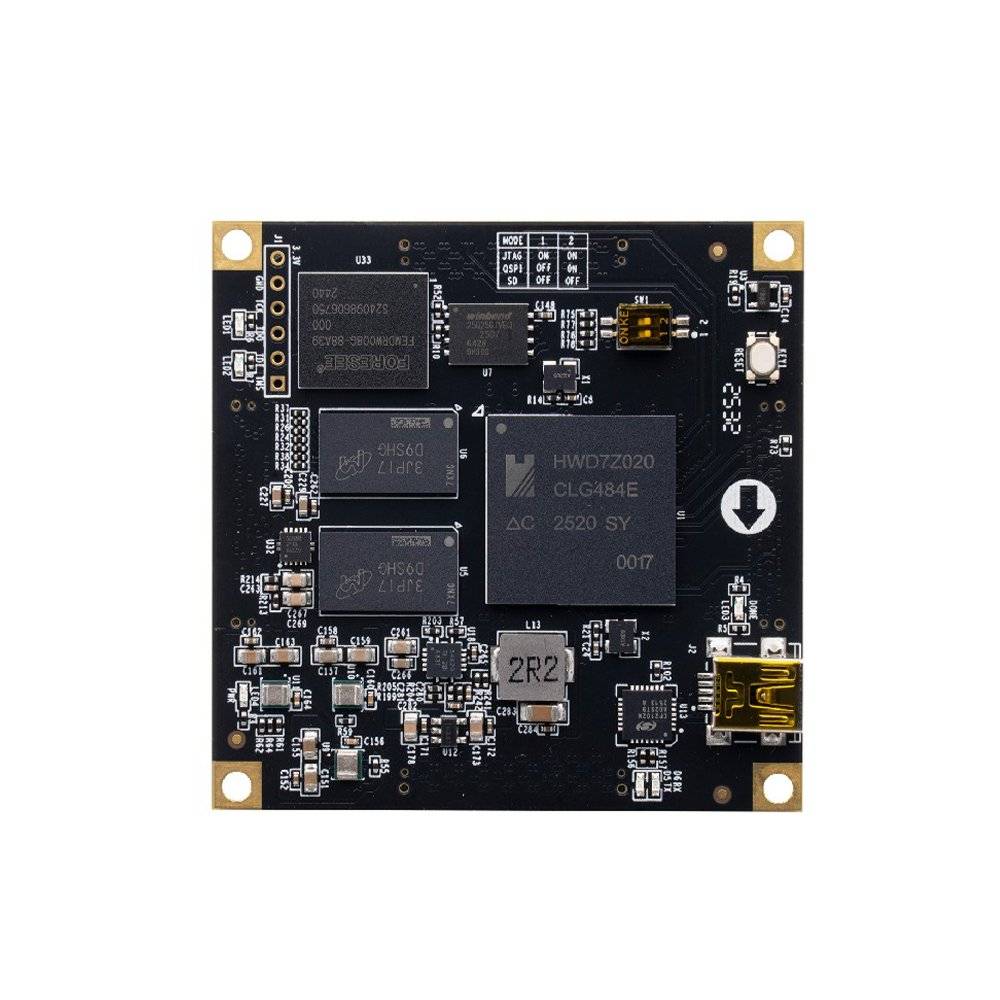

SoM SoC Zynq FPGA China – PBC7Z021G

Modelo da placa: C7Z021G

O C7Z021G é um módulo SoC de arquitetura ZYNQ totalmente de base nacional. Carrega o chip industrial nacional HWD7Z020-1CLG484, integrando processadores dual-core ARM Cortex-A9 e lógica programável FPGA em uma arquitetura heterogênea. Com uma faixa de operação ultra-ampla de -55°C a 125°C e um tamanho compacto de 60×60×8,4 mm, é nativamente compatível com o ambiente de desenvolvimento Vivado sem patches extras. Com alta integração, alta confiabilidade e claras vantagens de custo, é uma plataforma de hardware núcleo ideal para sistemas embarcados de base nacional, terminais inteligentes, controle industrial, dispositivos médicos e cenários de alta confiabilidade.

€141 Impostos não inclusos · lote e customização sob consulta
100% base nacional: chip Zynq FPGA China, autônomo e controlável
Faixa industrial ultra-ampla -55°C~125°C
Design ultraminiaturizado 60×60×8,4 mm
Arquitetura dual-core heterogênea A9@800MHz + FPGA
Totalmente compatível com o ecossistema Vivado, sem patches extras
Solicitar orçamento

Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.

Especificações

Fonte de dados: página oficial do produto em www.profpga.net

O C7Z021G é um módulo SoC de arquitetura ZYNQ totalmente de base nacional. Carrega o chip industrial nacional HWD7Z020-1CLG484, integrando processadores dual-core ARM Cortex-A9 e lógica programável FPGA em uma arquitetura heterogênea. Com uma faixa de operação ultra-ampla de -55°C a 125°C e um tamanho compacto de 60×60×8,4 mm, é nativamente compatível com o ambiente de desenvolvimento Vivado sem patches extras. Com alta integração, alta confiabilidade e claras vantagens de custo, é uma plataforma de hardware núcleo ideal para sistemas embarcados de base nacional, terminais inteligentes, controle industrial, dispositivos médicos e cenários de alta confiabilidade.

Parâmetro Especificação
Modelo do SoM C7Z021G
Modelo do Chip FPGA HWD7Z020-1CLG484
Chip ARM Dual-core ARM Cortex-A9 (800 MHz)
DDR DDR3 1 GB
Grau do Chip Industrial; faixa de temperatura de operação: -55°C a 125°C
Células Lógicas 85K
LUTs 53.200
Flip-Flops 106.400
DSP 220
Block RAM 4,9 Mb
Flash eMMC 8 GB
Flash QSPI 256 Mbit
PS MIO 39
E/S PL 198
Pares Diferenciais LVDS 48
E/S Configuráveis por Tensão 100
Configuração DDR3 Barramento de 32 bits, até 1066 Mbps
Configuração Flash QSPI 1× 32 MB QSPI Flash para armazenamento de dados do usuário FPGA
Configuração Flash eMMC Capacidade de 8 GB para armazenamento de massa do sistema
Porta JTAG Header JTAG de 6 pinos reservado para download e depuração
Conversor AD 2 ADC; o ADC no chip mede tensão e temperatura no die, amostragem de 1 Mbps
Osciladores 1× oscilador ativo de 33,33 MHz (PS); 1× oscilador ativo de 50 MHz (PL)
Serial USB 1 porta USB-para-série, fornece energia de 5V e comunicação com o PC
Botões 1 botão de reset
Conectores 4× conectores Panasonic de 80 pinos (PS 39, PL 198)
LEDs 2 LEDs de energia, 1 controlável pelo PS, 1 controlável pelo PL
Chave DIP Configura os modos de boot do PS, ex. JTAG/QSPI/cartão SD
Tensão de Entrada 5V
Dimensões 60 mm × 60 mm × 8,4 mm

Cenários típicos de aplicação

Uma plataforma, múltiplas funções

Comunicação

Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.

Controle industrial

Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.

Eletrônica médica

Os equipamentos médicos exigem os mais altos níveis de qualidade de imagem, desempenho em tempo real e confiabilidade. A FPGA fornece pipelines de baixa latência e hardware altamente confiável para ISP de endoscópios, processamento de imagens médicas e controle de dispositivos, ajudando dispositivos médicos de base chinesa a alcançar desenvolvimento independente e controlável em aprimoramento de imagem, protocolos de interface e miniaturização de sistemas.

Pesquisa e prototipagem

De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
