Name: SoM SoC Zynq FPGA China – PBC7Z020G
Price: 113 USD
Availability: InStock

Especificações

Fonte de dados: página oficial do produto em www.profpga.net

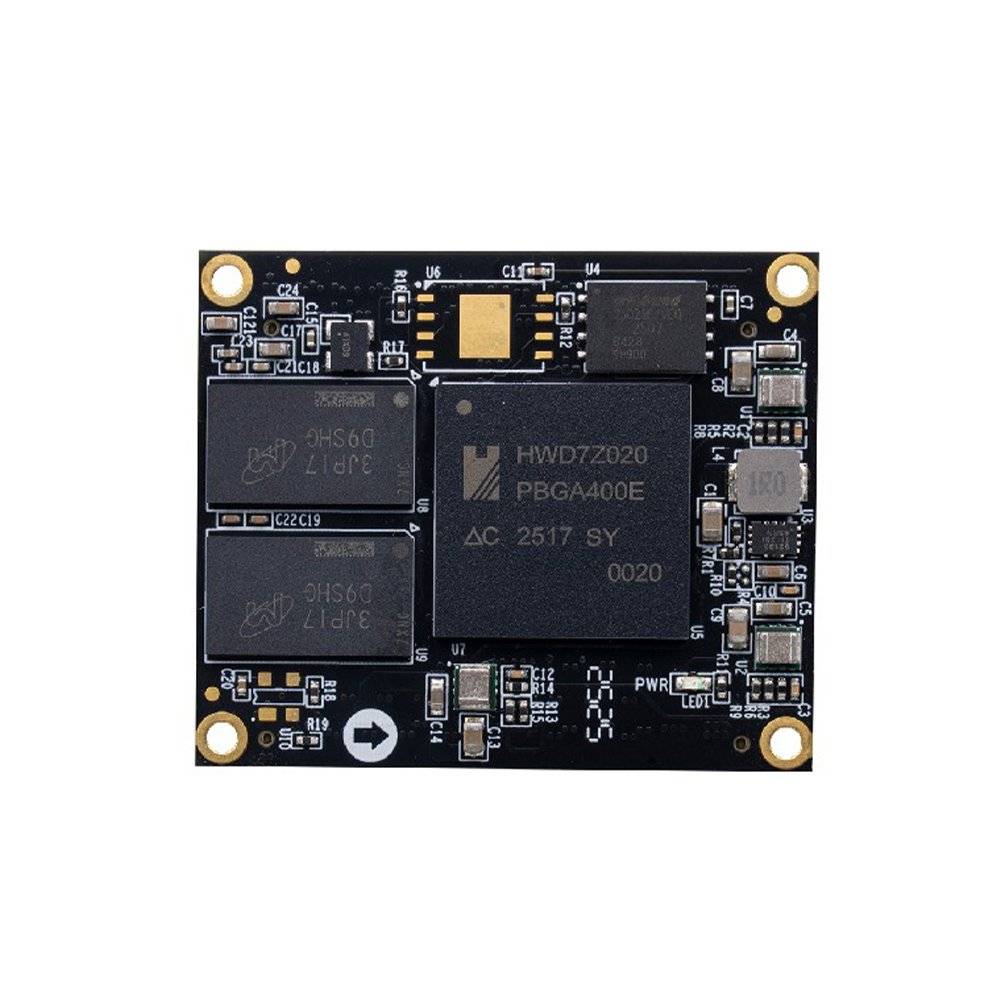

O C7Z020G é um módulo SoC de arquitetura ZYNQ de base nacional, construíd sobre o chip industrial nacional HWD7Z020-1PBGA400, integrando dual-core ARM Cortex-A9 e lógica programável FPGA em uma arquitetura heterogênea. Com faixa de temperatura ultra-ampla de -55°C a 125°C, tamanho ultrac compacto de 35×42×5,5 mm, compatibilidade nativa com Vivado sem patches e alta relação custo-benefício, é uma plataforma núcleo ideal para sistemas embarcados miniaturizados, controle industrial, dispositivos médicos, eletrônica de alta confiabilidade e cenários de substituição nacional.

Parâmetro	Especificação
Modelo do SoM	C7Z020G
Modelo do Chip FPGA	HWD7Z020-1PBGA400
Chip com Núcleo ARM	Dual-core ARM Cortex-A9 (800 MHz)
Memória DDR	DDR3 1 GB
Grau do Chip	Industrial; faixa de temperatura de operação -55°C ~ 125°C
Células Lógicas	85K
LUTs	53.200
Flip-Flops	106.400
DSP	220
Block RAM	4,9 Mb
Flash eMMC	8 GB
Flash QSPI	256 Mbit
PS MIO	39
E/S PL	198
Pares Diferenciais LVDS	48
E/S Configuráveis por Tensão	100
Configuração DDR3	Barramento de 32 bits, até 1066 Mbps
Configuração Flash QSPI	1× 32 MB QSPI Flash para armazenamento de dados do usuário FPGA
Conversor AD	2 ADC; o ADC no chip mede tensão e temperatura no die, amostragem de 1 Mbps
Oscilador	1× oscilador ativo de 33,33 MHz fornecendo a fonte de relógio do PS
Conectores	2× conectores Panasonic de 120 pinos
LEDs	1 LED de energia
Tensão de Entrada	5V
Dimensões	35 mm × 42 mm × 5,5 mm

Cenários típicos de aplicação

Uma plataforma, múltiplas funções

Controle industrial

Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.

Eletrônica médica

Os equipamentos médicos exigem os mais altos níveis de qualidade de imagem, desempenho em tempo real e confiabilidade. A FPGA fornece pipelines de baixa latência e hardware altamente confiável para ISP de endoscópios, processamento de imagens médicas e controle de dispositivos, ajudando dispositivos médicos de base chinesa a alcançar desenvolvimento independente e controlável em aprimoramento de imagem, protocolos de interface e miniaturização de sistemas.

Pesquisa e prototipagem

De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
