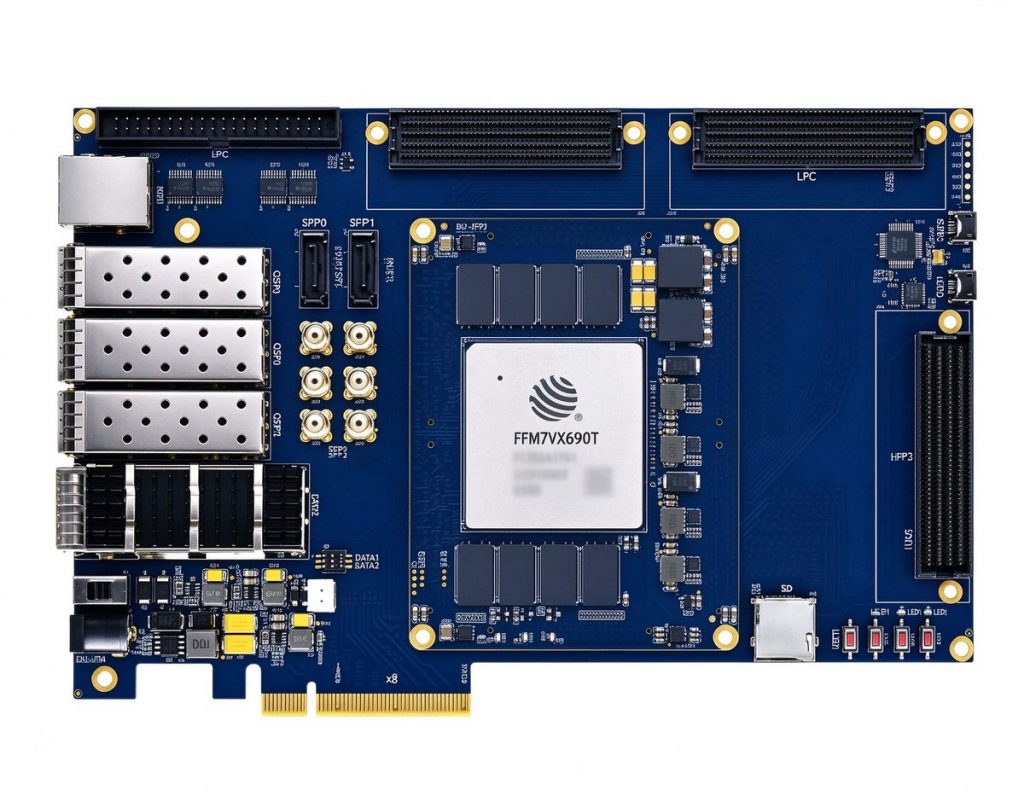

A placa de desenvolvimento DUF7690T é baseada no FPGA industrial Fudan Micro JFM7VX690T36-2FFG1761I (compatível com a cadeia de ferramentas Vivado), integrando 693K células lógicas, 108K LUTs, 3.600 blocos DSP e 52,9 Mb de Block RAM, com 36 pares de transceptores GTH (até 10,3 Gbps por canal) e um núcleo rígido PCIe 3.0 x8. O SoM de 100×80 mm integra 4 GB DDR3 (2×2 GB/64 bits) e boot dual QSPI + BPI; a placa portadora de 220×130 mm leva para fora 2× FMC HPC + 1× FMC LPC, 3× SFP+, 1× QSFP (40G), Gigabit Ethernet, SATA, cartão SD e USB-JTAG, com relógios diferenciais de 200 MHz + 125 MHz + 156,25 MHz.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A placa de desenvolvimento DUF7690T é baseada no FPGA industrial Fudan Micro JFM7VX690T36-2FFG1761I (compatível com a cadeia de ferramentas Vivado), integrando 693K células lógicas, 108K LUTs, 3.600 blocos DSP e 52,9 Mb de Block RAM, com 36 pares de transceptores GTH (até 10,3 Gbps por canal) e um núcleo rígido PCIe 3.0 x8. O SoM de 100×80 mm integra 4 GB DDR3 (2×2 GB/64 bits) e boot dual QSPI + BPI; a placa portadora de 220×130 mm leva para fora 2× FMC HPC + 1× FMC LPC, 3× SFP+, 1× QSFP (40G), Gigabit Ethernet, SATA, cartão SD e USB-JTAG, com relógios diferenciais de 200 MHz + 125 MHz + 156,25 MHz.
Aplicações típicas: para rádio definido por software (SDR), combine com placas-filhas FMC AD9361/AD9371 para waveforms padrão JSR, small cells 5G e localização de estação terrena de satélite; para processamento de sinais de radar, os 3.600 DSPs + 36 GTHs suportam compressão de pulso, beamforming, DBF e front-ends de imageamento SAR; para aquisição de dados de alta velocidade, o FMC HPC conecta diretamente ADCs/DACs ultrarrápidos AD9680/AD9152 com backhaul hospedeiro PCIe 3.0 x8; para processamento de vídeo e imagem, agrega fluxos de vídeo multicanal SFP+, mistura de vídeo 8K e pré-processamento de encode/decode por hardware FPGA; para prototipagem de comunicação de alta velocidade, use pilhas de protocolo QSFP 40G + Aurora para comunicação óptica 10G/40G, OTN e prototipagem de fronthaul CPRI. A série JFM7 é compatível com Vivado com faixa industrial -40~85℃, podendo substituir o XC7VX690T em projetos de localização de equipamentos de alta confiabilidade.
O SoM + placa portadora são fornecidos como um conjunto completo, com placas-filhas FMC ADC/DAC e SDR opcionais; a configuração final está sujeita a confirmação comercial. Preço de referência a partir de $4.615, com suporte a pedidos em volume e customização de localização.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUF7690T V1.0 |
| Chip FPGA | Fudan Micro JFM7VX690T36-2FFG1761I (compatível com a cadeia de ferramentas Vivado) |
| Speed Grade / Temperatura | Speed grade -2 · Industrial -40℃ ~ 85℃ |
| Células Lógicas / LUTs | 693K Logic Cells · 108K LUTs |
| DSP / Block RAM | 3.600 DSP Slices · 52,9 Mb Total Block RAM |
| Transceptores GTH | 36 pares TX/RX, até 10,3 Gbps por canal |
| PCI Express | 1 núcleo rígido PCIe Gen3 x8 (8,0 GT/s) |
| E/S do Usuário | 528 single-ended / 264 pares diferenciais (1,2V / 1,8V ajustáveis, padrão 1,8V) |
| Memória a Bordo | 4 GB DDR3 (2 × 2 GB / 64 bits, até 1866 Mbps) |
| Opções de Boot | JTAG · QSPI · BPI (selecionável por chave DIP) |
| Relógios a Bordo | 1× oscilador diferencial de 200 MHz (FPGA) + 1× de 125 MHz + 1× de 156,25 MHz (referência GTH) |
| Interfaces FMC | 2 × FMC HPC (8 pares GTH, 168 E/S) + 1 × FMC LPC (1 par GTH, 72 E/S) |
| Interfaces Ópticas | 3 × SFP+ · 1 × QSFP (40G) |
| Diversas Interfaces | 1 × Gigabit Ethernet · SATA · cartão SD · USB-JTAG · UART · 2 LEDs do usuário + 2 botões · header de expansão 40P |
| Estrutura do SoM | 100 × 80 mm · todas as E/S por conectores board-to-board |
| Estrutura da Portadora | 220 × 130 mm · processo de ouro por imersão |
| Alimentação | Entrada DC +12V / 3A |
| Parâmetro | Fudan Micro JFM7VX690T36-2FFG1761I | Xilinx XC7VX690T-2FFG1761I (Industrial) |
|---|---|---|
| Nó de Processo | Processo 28nm HKMG nacional | Processo 28nm TSMC HPL |
| Células Lógicas | 693.120 Logic Cells | 693.120 Logic Cells |
| Slices / LUTs | 108.300 Slices · 346.560 LUTs | 108.300 Slices · 346.560 LUTs |
| Blocos DSP | 3.600 | 3.600 |
| Block RAM | 52,9 Mb (1.740 blocos × 36 Kb) | 52,9 Mb (1.740 blocos × 36 Kb) |
| Transceptores GTH | 36 pares TX/RX · até 10,3 Gbps | 36 pares TX/RX · até 12,5 Gbps |
| Bloco Rígido PCI Express | Gen3 x8 (8,0 GT/s) | Gen3 x8 (8,0 GT/s) |
| Máximo de E/S do Usuário | 528 single-ended / 264 pares diferenciais | 528 single-ended / 264 pares diferenciais |
| Encapsulamento | FCBGA1761 (42,5×42,5 mm) | FCBGA1761 (42,5×42,5 mm) |
| Speed Grade | Speed grade -2 | Speed grade -2 |
| Temperatura de Operação | Industrial -40°C ~ +85°C | Industrial -40°C ~ +100°C (TJ) |
| Comp. da Cadeia de Ferramentas | Procise™ EDA · totalmente compatível com Vivado | Suporte nativo Vivado |
| Fornecimento e Controle | Totalmente nacional, sem controle de exportação, fornecimento estável de longo prazo | Importado, sujeito a controles de exportação EAR dos EUA, lead time longo |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Radar de arranjo de fases e radar de imagem impõem requisitos rigorosos às plataformas de processamento de sinais: aquisição paralela multicanal, fluxo de dados de alta vazão e baixa latência determinística. Com sua arquitetura paralela reconfigurável, a FPGA serve como o núcleo do processamento de sinais de radar, oferecendo computação paralela multicanal, de alta vazão e baixa latência determinística em formação de feixe, compressão de pulso e detecção de alvos, além de suportar reconfiguração de algoritmos e evolução da plataforma.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
