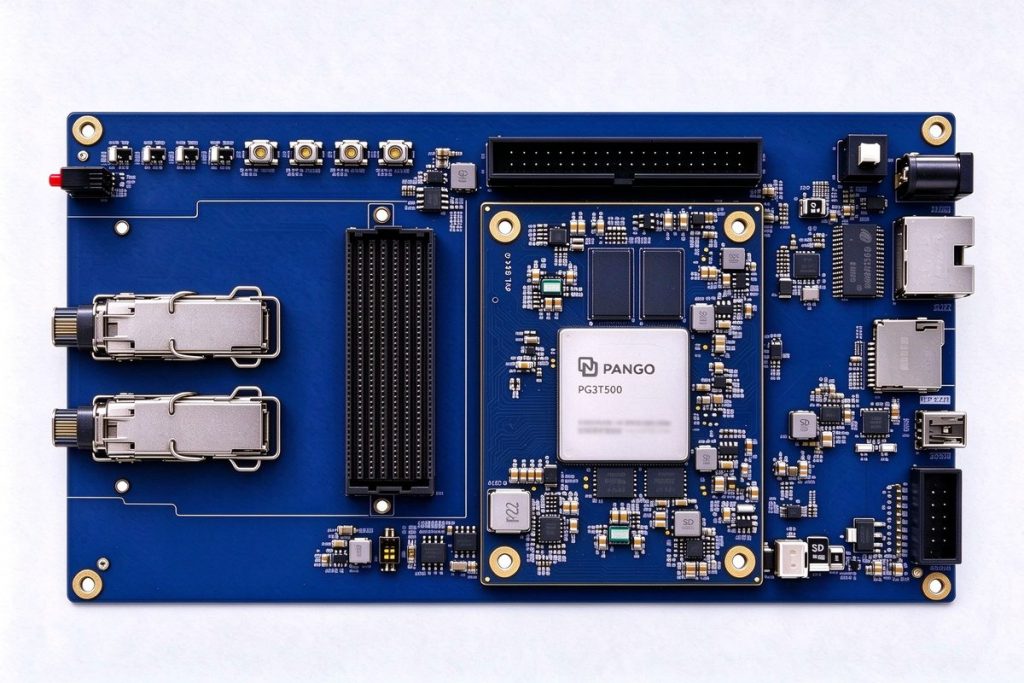

A DUPG3T500 é construíd sobre o FPGA China Pango Titan3 série PG3T500-6IFFBG676, integrando 242.176 células lógicas LUT6, 529.760 células lógicas equivalentes, ~12.288 recursos DSP, bloco rígido PCIe Gen4 x8 no chip e 16 transceptores MGT de alta velocidade. Segue uma arquitetura SoM + placa portadora e oferece cinco melhorias-chave em relação às plataformas genéricas: as gaiolas SFP+ 2× a bordo conectam os links de alta velocidade diretamente — sem necessidade de placa FMC+ para fibra 1G/10G; a Ethernet dupla (GbE + 2,5G) utiliza ambos os EMACs no chip, um para gerenciamento/uplink e outro para aquisição de dados ou sincronismo de tempo; a DDR4 foi atualizada de 2 GB para 4 GB com ECC, direcionando-se a processamento de vídeo e imagem, buffer de dados de radar e cenários industriais de longa duração; a eMMC de 16 GB substitui o cartão Micro SD removível como dispositivo de boot, oferecendo resistência a choques e poeira para implantação industrial; e o oscilador fixo de 200 MHz foi substituíd por um relógio programável (classe Si5341, compatível com China) que suporta saídas de 100/156,25/200 MHz e relógio recuperado de SFP, cobrindo JESD204, sincronismo entre placas e teste de diagrama de olho PRBS. O aumento de BOM para as cinco melhorias totaliza aproximadamente $30–50 por unidade; o preço de referência de $923 é significativamente inferior ao custo típico de ~$1.200+ de uma placa genérica mais placa SFP FMC+. O SoM pode ser fornecido isoladamente para a migração do protótipo do cliente para o produto.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A DUPG3T500 é construíd sobre o FPGA China Pango Titan3 série PG3T500-6IFFBG676, integrando 242.176 células lógicas LUT6, 529.760 células lógicas equivalentes, ~12.288 recursos DSP, bloco rígido PCIe Gen4 x8 no chip e 16 transceptores MGT de alta velocidade. Segue uma arquitetura SoM + placa portadora e oferece cinco melhorias-chave em relação às plataformas genéricas: as gaiolas SFP+ 2× a bordo conectam os links de alta velocidade diretamente — sem necessidade de placa FMC+ para fibra 1G/10G; a Ethernet dupla (GbE + 2,5G) utiliza ambos os EMACs no chip, um para gerenciamento/uplink e outro para aquisição de dados ou sincronismo de tempo; a DDR4 foi atualizada de 2 GB para 4 GB com ECC, direcionando-se a processamento de vídeo e imagem, buffer de dados de radar e cenários industriais de longa duração; a eMMC de 16 GB substitui o cartão Micro SD removível como dispositivo de boot, oferecendo resistência a choques e poeira para implantação industrial; e o oscilador fixo de 200 MHz foi substituíd por um relógio programável (classe Si5341, compatível com China) que suporta saídas de 100/156,25/200 MHz e relógio recuperado de SFP, cobrindo JESD204, sincronismo entre placas e teste de diagrama de olho PRBS. O aumento de BOM para as cinco melhorias totaliza aproximadamente $30–50 por unidade; o preço de referência de $923 é significativamente inferior ao custo típico de ~$1.200+ de uma placa genérica mais placa SFP FMC+. O SoM pode ser fornecido isoladamente para a migração do protótipo do cliente para o produto.
| Parâmetro | Especificação |
|---|---|
| Modelo da Placa | DUPG3T500 V1.0 |
| Chip FPGA | Pango Titan3 PG3T500-6IFFBG676 |
| Grau do Chip | Industrial; faixa de temperatura -40°C ~ 85°C |
| Células Lógicas LUT6 | 242.176 |
| Células Lógicas Equivalentes (LC) | 529.760 |
| Flip-Flops | 484.352 |
| RAM Distribuíd | 6,3 Mb |
| Block RAM no Chip | DRM 616×36Kb + HRM 68×288Kb + APM 1804 |
| Recursos de Relógio | GPLL ×4 / PPLL ×8 / FPLL ×7 |
| Transceptores de Alta Velocidade (MGT) | 16 canais |
| PCI Express | Bloco rígido no chip PCIe Gen4 x8 (versão gold-finger reservada) |
| Ethernet MAC | 2× EMAC |
| E/S do Usuário | HPIO 98 / HDIO 54 |
| Memória a Bordo | 4 GB DDR4 + ECC: 2× die de dados de 2 GB (64 bits) + paridade ECC |
| Armazenamento de Boot | 16 GB eMMC a bordo (slot Micro SD mantido para expansão) |
| Armazenamento de Configuração | 2× 32 MB QSPI Flash (configuração FPGA + dados do usuário) |
| Fonte de Relógio | Relógio programável (classe Si5341, compatível com China; múltiplas saídas 100/156,25/200 MHz) |
| Interface de Fibra | 2× gaiolas SFP+ a bordo (MGT direto, módulos ópticos 1/10G) |
| Ethernet | Dupla: 1× GbE RGMII + 1× PHY 2,5G RGMII |
| Expansão FMC+ | 1× FMC+: 34 pares diferenciais LA + 2 pares de relógio + MGT restantes |
| Interface de Depuração | USB-para-UART · JTAG de 10 pinos · header de expansão de 40 pinos 2,54 mm |
| Interação do Usuário | 7× LED + 4× botões + 1× reset |
| Alimentação | Entrada +12V; árvore de energia multi-trilho a bordo (0,85V/1,2V/1,8V/3,3V) |
| PCB | SoM 80×60 mm · Portadora 190×106 mm · 2× conectores board-to-board de 240 pinos |
| Resfriamento | Ativo: dissipador de alumínio + ventilador (padrão); dissipador passivo opcional |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Radar de arranjo de fases e radar de imagem impõem requisitos rigorosos às plataformas de processamento de sinais: aquisição paralela multicanal, fluxo de dados de alta vazão e baixa latência determinística. Com sua arquitetura paralela reconfigurável, a FPGA serve como o núcleo do processamento de sinais de radar, oferecendo computação paralela multicanal, de alta vazão e baixa latência determinística em formação de feixe, compressão de pulso e detecção de alvos, além de suportar reconfiguração de algoritmos e evolução da plataforma.
Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
