FPGA chinês
SoM FPGA Kintex-7 China – PBC7K325G
China FPGA industrial-grade SoM · CWQ2P325T · 326K logic · 16 GTX · 2GB DDR3
€283Impostos não inclusos Ver detalhes →

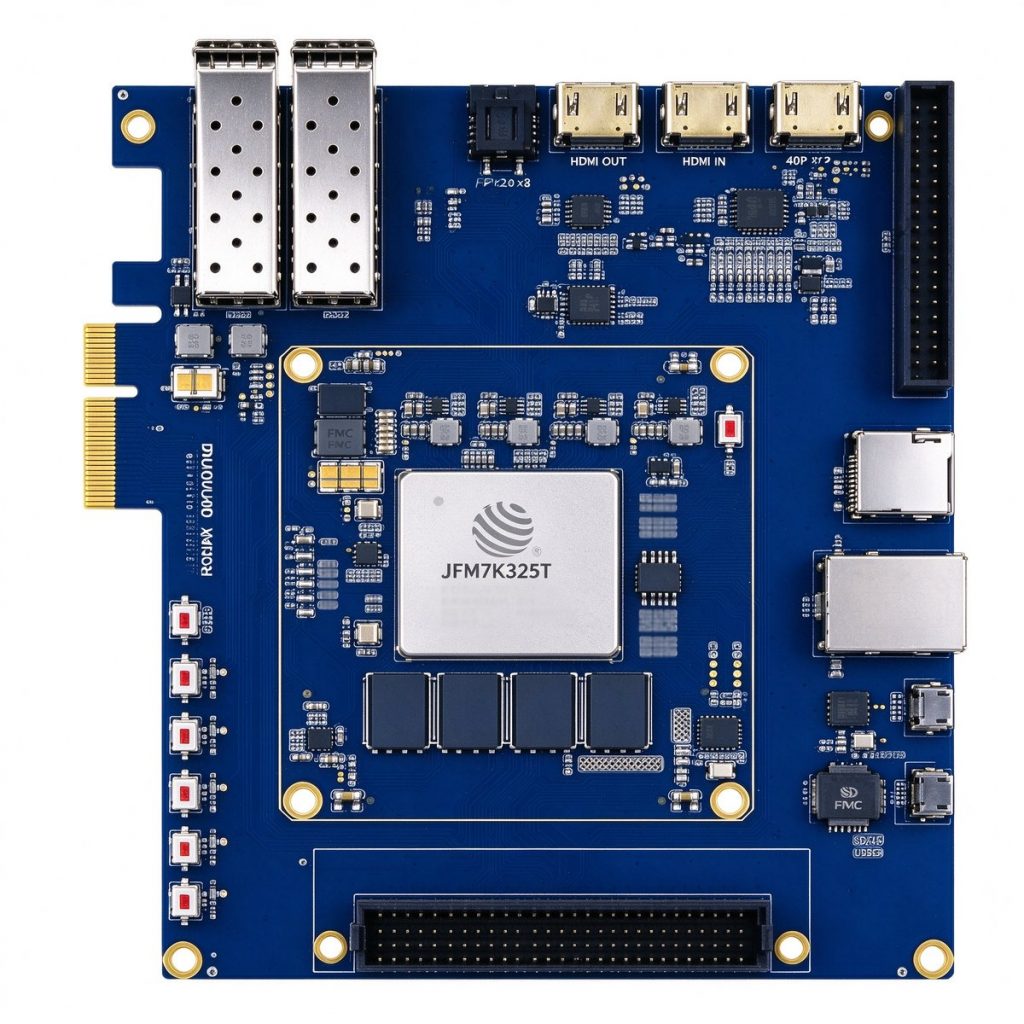

A placa de desenvolvimento DUK7325T é construíd sobre o FPGA industrial Fudan Microelectronics JFM7K325T (compatível com a cadeia de ferramentas Vivado, industrial -40°C a +85°C), integrando 326K células lógicas, 50,9K LUTs, 840 blocos DSP e 16 Mb de Block RAM, com 16 pares de transceptores GTX (até 6,6 Gbps por via) e um núcleo rígido PCIe 2.0 x8. O núcleo de 83,8×64,8 mm integra 4 GB DDR3 (64 bits, até 1866 Mbps) e 256 Mb QSPI Flash; a placa portadora de 165×108 mm com acabamento ENIG leva para fora FMC HPC (8 pares GT, 168 E/S), 2 interfaces ópticas SFP+, HDMI 4K entrada/saída com loopback, Gigabit Ethernet, cartão SD, USB-JTAG e UART, além de relógios diferenciais de 200 MHz e 125 MHz. Destinada a controle industrial (PLC, controle de movimento, escravos EtherCAT e conversão de protocolo), processamento de vídeo e imagem (loopback HDMI 4K, mistura multicanal de vídeo e pré-processamento por hardware), comunicação (links ópticos 2× SFP+, loopback dos protocolos Aurora/Ethernet) e pesquisa e prototipagem (laboratórios de circuitos digitais, princípios de comunicação e sistemas embarcados); o JFM7K325T é compatível com o XC7K325T, permitindo a localização suave de projetos de energia, transporte ferroviário e equipamentos de alta confiabilidade — uma opção com bom custo-benefício para visão industrial e plataformas de localização. O núcleo e a placa portadora são fornecidos como um conjunto completo, com placas-filhas FMC ADC/DAC opcionais; a configuração final está sujeita a confirmação comercial.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A placa de desenvolvimento DUK7325T é construíd sobre o FPGA industrial Fudan Microelectronics JFM7K325T (compatível com a cadeia de ferramentas Vivado, industrial -40°C a +85°C), integrando 326K células lógicas, 50,9K LUTs, 840 blocos DSP e 16 Mb de Block RAM, com 16 pares de transceptores GTX (até 6,6 Gbps por via) e um núcleo rígido PCIe 2.0 x8. O núcleo de 83,8×64,8 mm integra 4 GB DDR3 (64 bits, até 1866 Mbps) e 256 Mb QSPI Flash; a placa portadora de 165×108 mm com acabamento ENIG leva para fora FMC HPC (8 pares GT, 168 E/S), 2 interfaces ópticas SFP+, HDMI 4K entrada/saída com loopback, Gigabit Ethernet, cartão SD, USB-JTAG e UART, além de relógios diferenciais de 200 MHz e 125 MHz. Destinada a controle industrial (PLC, controle de movimento, escravos EtherCAT e conversão de protocolo), processamento de vídeo e imagem (loopback HDMI 4K, mistura multicanal de vídeo e pré-processamento por hardware), comunicação (links ópticos 2× SFP+, loopback dos protocolos Aurora/Ethernet) e pesquisa e prototipagem (laboratórios de circuitos digitais, princípios de comunicação e sistemas embarcados); o JFM7K325T é compatível com o XC7K325T, permitindo a localização suave de projetos de energia, transporte ferroviário e equipamentos de alta confiabilidade — uma opção com bom custo-benefício para visão industrial e plataformas de localização. O núcleo e a placa portadora são fornecidos como um conjunto completo, com placas-filhas FMC ADC/DAC opcionais; a configuração final está sujeita a confirmação comercial.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUK7325T V1.0 |
| FPGA | Fudan Microelectronics JFM7K325T (speed grade 2, industrial -40°C a +85°C, compatível com Vivado) |
| Células Lógicas / LUTs / Flip-Flops | 326K Logic Cells · 50,9K LUTs · 407,6K Flip-Flops |
| DSP / Block RAM | 840 DSP Slices · 16 Mb Total Block RAM |
| Transceptores GTX | 16 pares TX/RX, até 6,6 Gbps por via |
| PCI Express | 1 núcleo rígido PCIe Gen2 x8 (5,0 GT/s) |
| E/S do Usuário | 288 single-ended / 144 pares diferenciais (1,8V / 2,5V / 3,3V configuráveis, padrão 3,3V) |
| Memória a Bordo | 4 GB DDR3 / 64 bits (até 1866 Mbps) |
| Flash de Configuração | 256 Mb QSPI (arquivos de boot e arquivos do usuário) |
| Relógios a Bordo | 1× oscilador diferencial de 200 MHz (FPGA) + 1× oscilador diferencial de 125 MHz (referência GTX) |
| Interface FMC | 1 × FMC HPC (8 pares GTX, 168 E/S) |
| Interface Óptica | 2 × SFP+ (autonegociação 1G/10G) |
| Interface de Vídeo | HDMI 4K in ×1 + HDMI out ×1 (loopback suportado) |
| Diversas Interfaces | Gigabit Ethernet · cartão SD · USB-JTAG · UART · 5 LEDs do usuário + 5 botões · header de expansão 40P |
| Núcleo | 83,8 × 64,8 mm · conector board-to-board leva todas as E/S para fora |
| Placa Portadora | 165 × 108 mm · acabamento ENIG |
| Alimentação | Entrada DC +12V / 3A |
| Parâmetro | Fudan Micro JFM7K325T-2FFG900I | Xilinx XC7K325T-2FFG900I (Industrial) |
|---|---|---|
| Nó de Processo | 28nm HKMG nacional | 28nm TSMC HPL |
| Células Lógicas | 326.080 | 326.080 |
| Blocos DSP | 840 | 840 |
| Block RAM | 15,9 Mb | 15,9 Mb |
| Transceptores GTX | 16 pares @ 12,5 Gbps | 16 pares @ 12,5 Gbps |
| Encapsulamento | FCBGA900 | FCBGA900 |
| Faixa de Temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadeia de Ferramentas | Compatível com Vivado | Nativo Vivado |
| Fornecimento | Nacional, sem controle de exportação | Importado, sob controle EAR dos EUA |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
