SoM FPGA Kintex-7 China – PBC7K325G
FPGA chinês Substituição Nacional Industrial -40~85°C

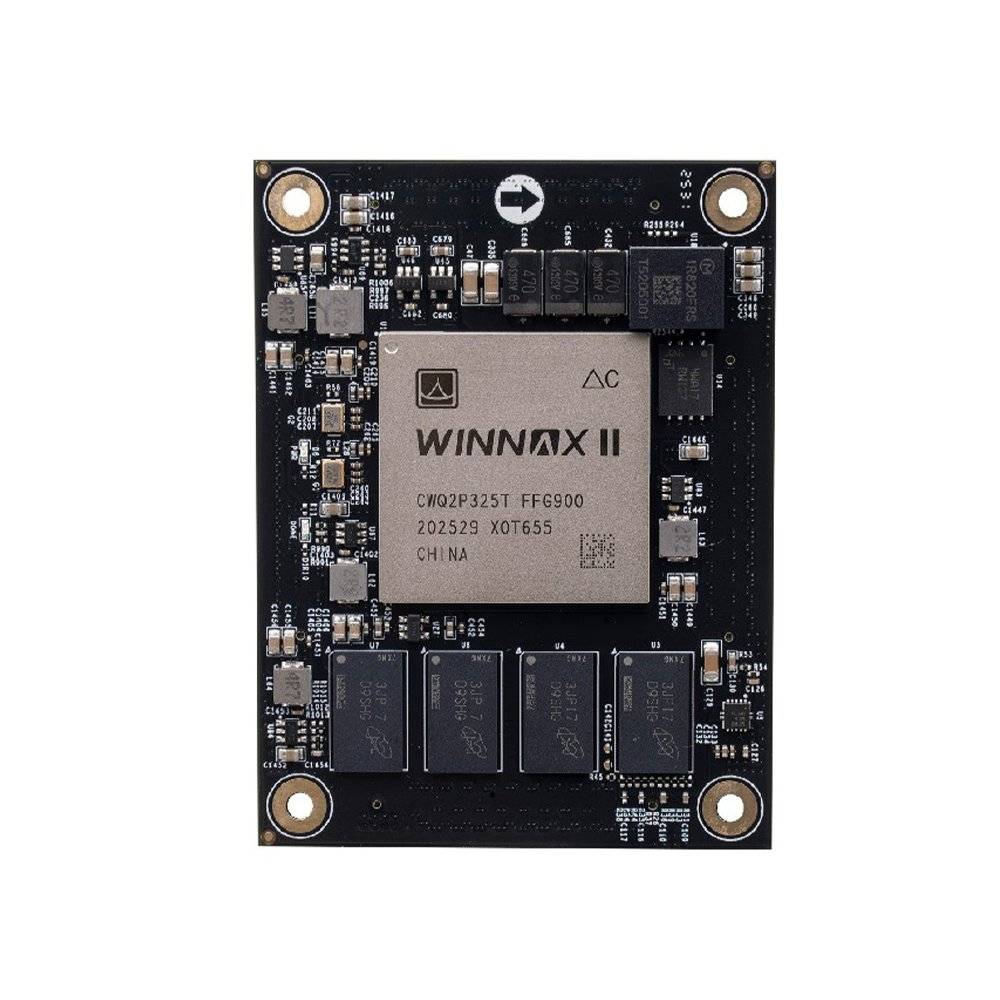

SoM FPGA Kintex-7 China – PBC7K325G

Modelo da placa: C7K325G

O SoM FPGA China C7K325G é construíd sobre o chip FPGA industrial nacional CWQ2P325T-FFG900, operando de forma estável entre -40°C e 85°C. Seguindo a arquitetura Kintex-7, integra 326K células lógicas, 16 transceptores de alta velocidade GTX e 2 GB de memória DDR3 de grande capacidade. Totalmente compatível com o ecossistema de desenvolvimento Vivado sem patches extras, oferece alta confiabilidade, boa relação custo-benefício e fácil integração — uma plataforma núcleo ideal para substituição nacional e cenários de controle embarcado de alta performance.

€283 Impostos não inclusos · lote e customização sob consulta
Chip nacional desenvolvido internamente, núcleo totalmente autônomo e controlável
16 transceptores GTX (12,5 Gb/s) + PCIe Gen2
2 GB DDR3 (64 bits/1600 Mbps)
276 E/S, 46 pares LVDS, 92 E/S configuráveis por tensão
Totalmente compatível com o ecossistema Vivado, sem patches extras
Solicitar orçamento

Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.

Especificações

Fonte de dados: página oficial do produto em www.profpga.net

O SoM FPGA China C7K325G é construíd sobre o chip FPGA industrial nacional CWQ2P325T-FFG900, operando de forma estável entre -40°C e 85°C. Seguindo a arquitetura Kintex-7, integra 326K células lógicas, 16 transceptores de alta velocidade GTX e 2 GB de memória DDR3 de grande capacidade. Totalmente compatível com o ecossistema de desenvolvimento Vivado sem patches extras, oferece alta confiabilidade, boa relação custo-benefício e fácil integração — uma plataforma núcleo ideal para substituição nacional e cenários de controle embarcado de alta performance.

Parâmetro Especificação
Modelo do SoM C7K325G
Modelo do Chip FPGA CWQ2P325T-FFG900
Memória DDR DDR3 2 GB
Grau do Chip Industrial; faixa de temperatura: -40°C ~ 85°C
Células Lógicas 326.080
LUTs 50.950
Flip-Flops 407.600
DSP 840
Block RAM 16.020 Kb
Flash QSPI 128 Mbit
Contagem de E/S 276
Pares Diferenciais LVDS 46
PCIe Gen2 1
Transceptores 16
E/S Configuráveis por Tensão 92
Configuração DDR3 4× 512 MB DDR3, barramento de 64 bits, até 1600 Mbps
Configuração Flash QSPI 1× 16 MB QSPI Flash para armazenamento de dados do usuário FPGA
Osciladores Osciladores diferenciais ativos LVDS de alta precisão: relógio de sistema 200 MHz; relógio de transceptor 125 MHz
Transceptores 16 GTX, 12,5 Gb/s cada
PCIe PCI Express 2.0 suportado
XADC 1× AD de 12 bits, amostragem de 1 Mbps
LEDs 1 LED PWR; 1 LED de configuração DONE
Conectores 4× conectores Panasonic de 120 pinos
Tensão de Entrada 5V
Dimensões 60 mm × 80 mm × 11,5 mm

Cenários típicos de aplicação

Uma plataforma, múltiplas funções

Comunicação

Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.

Controle industrial

Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.

Pesquisa e prototipagem

De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.

Processamento de vídeo e imagem

Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
