Plataforma de Desenvolvimento FPGA China de Gama Alta Pango Titan3 PG3T500
€850Impostos não inclusos Ver detalhes →

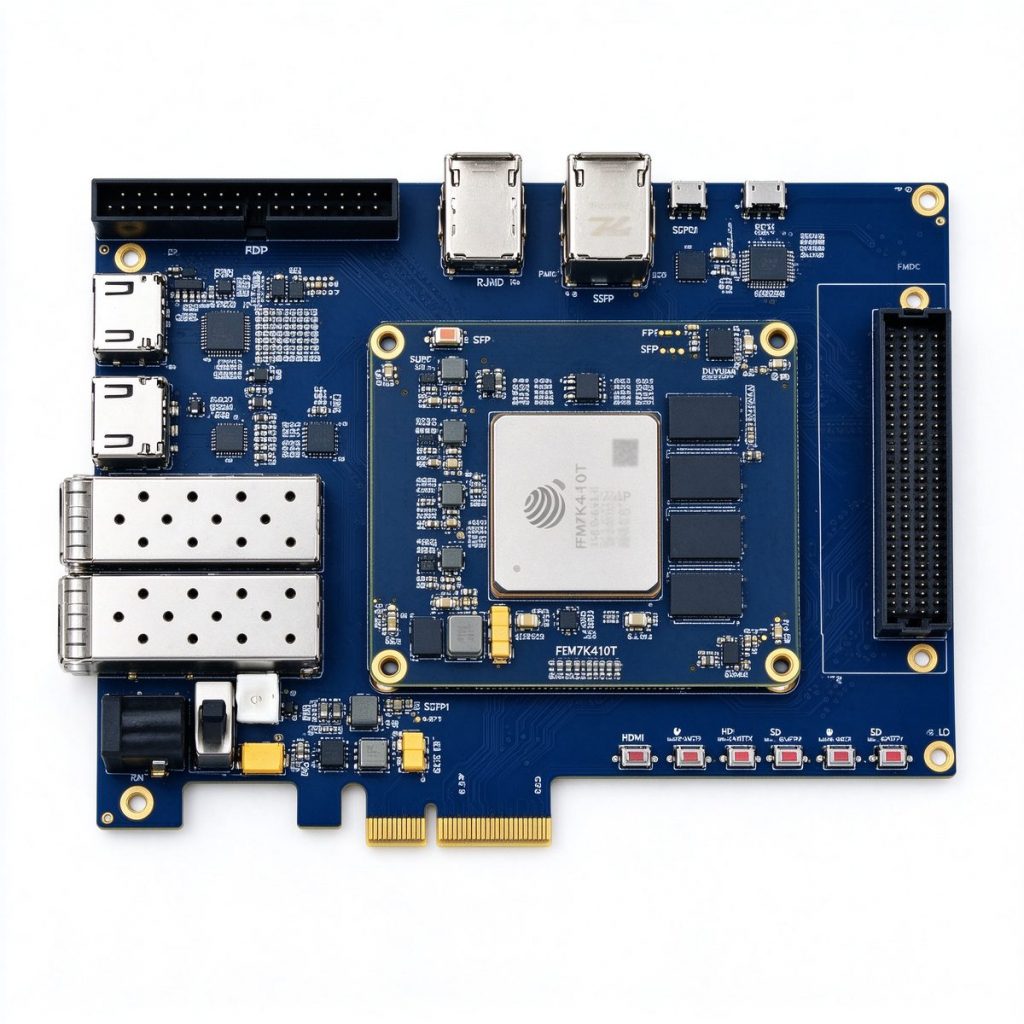

A placa de desenvolvimento DUK7410T é baseada no FPGA industrial Fudan Micro JFM7K410T (compatível com a cadeia de ferramentas Vivado), integrando 406K células lógicas, 63,5K LUTs, 1.540 blocos DSP e 28,6 Mb de Block RAM, com 16 pares de transceptores GTX (até 6,6 Gbps por canal) e um núcleo rígido PCIe 2.0 x8. O SoM de 83,8×64,8 mm integra 4 GB DDR3 e 256 Mb QSPI Flash; a placa portadora de 165×108 mm leva para fora FMC HPC, 2× SFP+, HDMI 4K entrada/saída, Gigabit Ethernet, cartão SD e USB-JTAG, com relógios diferenciais de 200 MHz + 125 MHz.
Interface, refrigeração, estrutura e fornecimento em lote podem ser customizados por projeto · respondemos em até 1 dia útil após o envio.
A placa de desenvolvimento DUK7410T é baseada no FPGA industrial Fudan Micro JFM7K410T (compatível com a cadeia de ferramentas Vivado), integrando 406K células lógicas, 63,5K LUTs, 1.540 blocos DSP e 28,6 Mb de Block RAM, com 16 pares de transceptores GTX (até 6,6 Gbps por canal) e um núcleo rígido PCIe 2.0 x8. O SoM de 83,8×64,8 mm integra 4 GB DDR3 e 256 Mb QSPI Flash; a placa portadora de 165×108 mm leva para fora FMC HPC, 2× SFP+, HDMI 4K entrada/saída, Gigabit Ethernet, cartão SD e USB-JTAG, com relógios diferenciais de 200 MHz + 125 MHz.
Aplicações típicas: para inspeção por visão industrial, o HDMI 4K entrada + o ADC de alta velocidade FMC dão suporte a câmeras industriais, detecção de defeitos e protótipos de posicionamento por visão; para processamento de vídeo e imagem, loopback HDMI 4K, mistura multicanal de vídeo e pré-processamento de codec de imagem por hardware FPGA; para aquisição de dados de alta velocidade, o FMC HPC conecta diretamente placas-filhas ADC com backhaul hospedeiro PCIe 2.0 x8 para protótipos de osciloscópio/digitalizador; para controle industrial e comunicação, comunicação por fibra 2× SFP+, escravos EtherCAT, conversão de protocolo e protótipos de controle de motor; para ensino e pesquisa, código de exemplo completo e esquemáticos cobrindo laboratórios de circuitos digitais, princípios de comunicação e sistemas embarcados. O JFM7K410T é compatível com Vivado e pode substituir o XC7K410T em projetos de localização de equipamentos de alta confiabilidade.
O SoM + placa portadora são fornecidos como um conjunto completo, com placas-filhas FMC ADC/DAC opcionais; a configuração final está sujeita a confirmação comercial. Preço de referência a partir de $1.538, com suporte a pedidos em volume e customização de localização.
| Parâmetro | Especificação |
|---|---|
| Modelo do Produto | DUK7410T V1.0 |
| Chip FPGA | Fudan Micro JFM7K410T (compatível com a cadeia de ferramentas Vivado) |
| Células Lógicas / LUTs | 406K Logic Cells · 63,5K LUTs |
| DSP / Block RAM | 1.540 DSP Slices · 28,6 Mb Total Block RAM |
| Transceptores GTX | 16 pares TX/RX, até 6,6 Gbps por canal |
| PCI Express | 1 núcleo rígido PCIe Gen2 x8 (5,0 GT/s) |
| E/S do Usuário | 288 single-ended / 144 pares diferenciais (1,8V / 2,5V / 3,3V ajustáveis, padrão 3,3V) |
| Memória a Bordo | 4 GB DDR3 / 64 bits (até 1866 Mbps) |
| Flash de Configuração | 256 Mb QSPI (arquivos de boot e dados do usuário) |
| Relógios a Bordo | 1× oscilador diferencial de 200 MHz (FPGA) + 1× oscilador diferencial de 125 MHz (referência GTX) |
| Interfaces FMC | 1 × FMC HPC (8 pares GTX, 168 E/S) |
| Interfaces Ópticas | 2 × SFP+ (autonegociação 1G/10G) |
| Interfaces de Vídeo | HDMI 4K in ×1 + HDMI out ×1 (loopback suportado) |
| Diversas Interfaces | Gigabit Ethernet · cartão SD · USB-JTAG · UART · 5 LEDs do usuário + 5 botões · header de expansão 40P |
| Estrutura do SoM | 83,8 × 64,8 mm · todas as E/S por conectores board-to-board |
| Estrutura da Portadora | 165 × 108 mm · processo de ouro por imersão |
| Alimentação | Entrada DC +12V / 3A |
| Parâmetro | Fudan Micro JFM7K410T-2FFG901I | Xilinx XC7K410T-2FFG901I (Industrial) |
|---|---|---|
| Nó de Processo | 28nm HKMG nacional | 28nm TSMC HPL |
| Células Lógicas | 406.720 | 406.720 |
| Blocos DSP | 1.540 | 1.540 |
| Block RAM | 28,7 Mb | 28,7 Mb |
| Transceptores GTX | 16 pares @ 12,5 Gbps | 16 pares @ 12,5 Gbps |
| Encapsulamento | FCBGA901 | FCBGA901 |
| Faixa de Temperatura | Industrial -40~+85°C | Industrial -40~+100°C TJ |
| Cadeia de Ferramentas | Compatível com Vivado | Nativo Vivado |
| Fornecimento | Nacional, sem controle de exportação | Importado, sob controle EAR dos EUA |
Estações-base 5G/6G e equipamentos de rede de alta velocidade impõem requisitos rigorosos de processamento de protocolos, encaminhamento de dados e latência determinística. Com transceptores de alta velocidade, pilhas de protocolos reconfiguráveis e pipelines paralelos, a FPGA alimenta comunicação óptica de 100G, processamento de protocolos e aceleração de segurança de rede, fornecendo uma plataforma de hardware de alta vazão e baixa latência, da P&D à produção em massa.
Os ambientes industriais impõem requisitos rigorosos aos equipamentos de controle: ampla faixa de temperatura, imunidade a interferências e latência determinística. A FPGA lida com controle em tempo real, análise de protocolos e aquisição de I/O de alta velocidade com lógica paralela reconfigurável, fornecendo uma base de hardware altamente confiável para expansão de CLP, controle de movimento e barramentos de comunicação industrial. As placas de grau industrial da Duyuan suportam ampla faixa de temperatura de -40~85°C e fornecimento estável de longo prazo, ajudando os dispositivos a passar da verificação de protótipos à produção em massa.
De laboratórios universitários à pré-pesquisa empresarial, verificar rapidamente algoritmos e arquiteturas de hardware é o primeiro passo crítico para o sucesso do projeto. As placas de desenvolvimento FPGA e SoMs da Duyuan fornecem interfaces de alta velocidade, designs de referência completos e suporte técnico ponta a ponta para verificação de protótipos ASIC, aquisição de dados de alta velocidade, desenvolvimento de instrumentos e pesquisa acadêmica — ajudando as equipes a transformar ideias em sistemas de hardware funcionais rapidamente.
Vídeo 4K/8K, visão de máquina e câmeras industriais impõem requisitos rigorosos de latência ponta a ponta e cobertura de interfaces. Com caminhos de vídeo diretos em hardware e pipelines paralelos, a FPGA oferece processamento determinístico em nível de microssegundos em codificação/decodificação de vídeo, pré-processamento de imagem, interfaces multiprotocolo e transporte de baixa latência, suportando personalização profunda de serviços de vídeo e algoritmos de visão.
